产品特点
泵体:依照客户胶水特性及所需胶量来选定泵体 ,可以实现连续吐胶
料筒配有高低液位传感器,缺料自动报警
采用动态混合器强制搅拌方式,使混合效果更加均匀
比例调节容易,让操作者轻松调整所需比例
吐出速度,时间,吐出量皆可设定,吐胶量稳定不滴漏
多种选配功能,适应不同的灌胶工艺需求
可以轻易搭载各种自动化生产设备,实现自动化生产作业,大大提高生产效率
操作原理
程序编程:可以任意编辑程序图形对产品灌胶,点胶
灌胶方式:灌胶头自动混合吐胶
运动模式:点、线、圆
设备参数

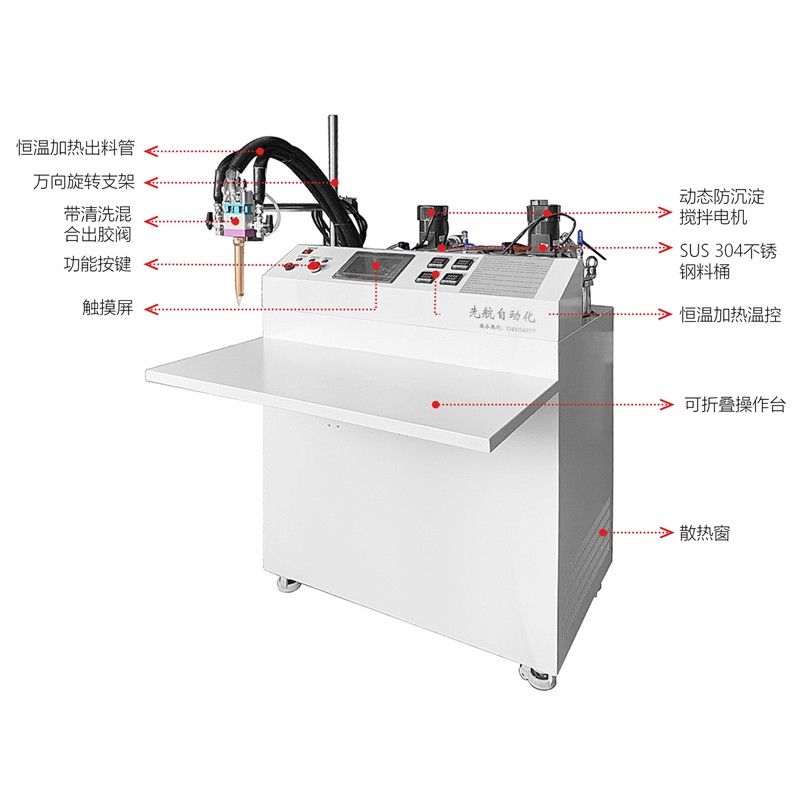

设备型号:SHO-3030GJ-B5 双液半自动灌胶机 | 外形尺寸:L1380mm*W700mm*H1570mm |
工作方式:全自动配比、定量出胶、双步进电机控制 | 控制系统:PLC+触摸屏(数字输入) |
吐出量范围:≥0.8g至无限级 | A计量泵:精密齿轮泵、螺杆泵可选 |
B计量泵:精密齿轮泵、螺杆泵可选 | 吐出精度:±0.05(按每次吐出量为10克标准) |
配比精度:±0.03(按每次吐出量为10克标准) | 计量精度:±0.02(按每次吐出量为10克标准) |
吐出速度:0.5克/秒至50克/秒 | 配比率范围:100:100至100:10(A:B) |
混合方式: 1:1静态混合(1:1比例以上均采用动态混合) | 温度:0-40℃ |
主剂 (A剂):30LSUS304液位报警(可选配恒温装置料桶 搅拌料桶容积大小) | 硬化剂 (B剂):30LSUS304液位报警(可选配恒温装置料桶 搅拌料桶容积大小) |
计量部:主剂、硬化剂各自计量泵耐腐蚀及耐磨处理 | 输胶管路:铁氟龙钢丝软管、防暴耐腐蚀型 |
电源输入:AC220V (170~264V) | 电源输出:DC24V 14.6A |
气源压力:0.4-0.6Mpa | 适用范围:本设备适用双组份AB胶水混合灌注、灌封 |
产品性能
Windows XP中文操作界面,易学易懂
具有点、线、面、弧、圆、不规则曲线连续补间及三轴联动等功能,能适应任何不规则物件灌胶
硬盘有超大储存记忆容量,无限量存储程序,无需重新编程,且软件具有区域阵列,平移旋转运算等功能
采用多出胶头,胶量大小粗细、涂胶速度、点胶时间、停胶时间皆可参数设定、出胶量稳定,不漏滴胶
可选配CCD视觉编程系统,实现快速编程
配胶、灌胶和轨迹灌封三种功能一体化实现,全自动操作
按需配比,实现边混合边灌胶,最大限度节约胶水
双料桶设计,A胶和B胶分开储料,保证胶水长时间放置不发生固化
混合比例从100:100到100:10可调,采用动态或静态混合,混合均匀、充分
独有的控制系统,不受气压因素影响,避免出胶不均、拉丝、气泡等现象
Z轴高度调整装置能适应不同高度的工件作业
储料桶配有液位感应开关,缺料自动报警
可选配胶水搅拌、加热并预留真空脱泡功能,适用于不同种类的灌注工艺
客户需提供的技术参数及要求
可使用材料(胶水质量比) A:B=( ):( )
胶水类型: 环氧树脂 聚氨酯 硅胶 PU胶或其他
单个产品灌胶量( )克
单个产品灌胶时间不超过( )秒
AB胶水混合后可操作时间多久
胶水有无填料
应用范围及行业
适用胶水: 适用于双组份1:1-10:1环氧树脂、有机硅胶、水晶胶、聚胺脂PU胶等双组份胶水。
应用范围: 广泛应用于LED灯具、P10灯板、显示屏、LED驱动电源、防水电源、摸组、互感器、继电器、充电器、安定器、蜂鸣器、离合器、 太阳能接线盒、通讯器分线盒、苗电池中盖、电子电器产品、水晶工艺品的灌胶,变压器的灌胶封装、离子发生器的灌封等。
