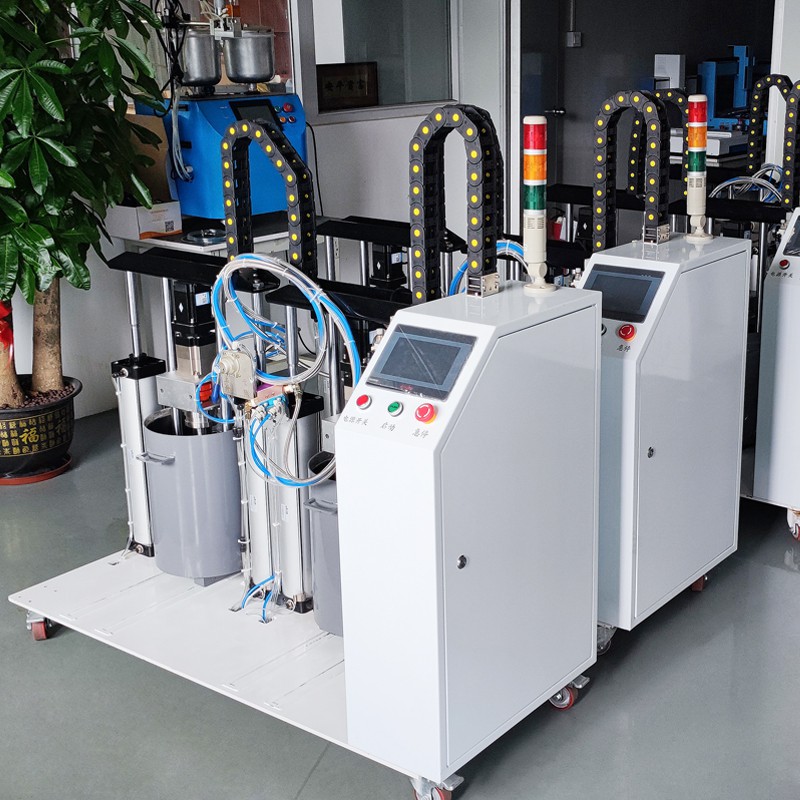

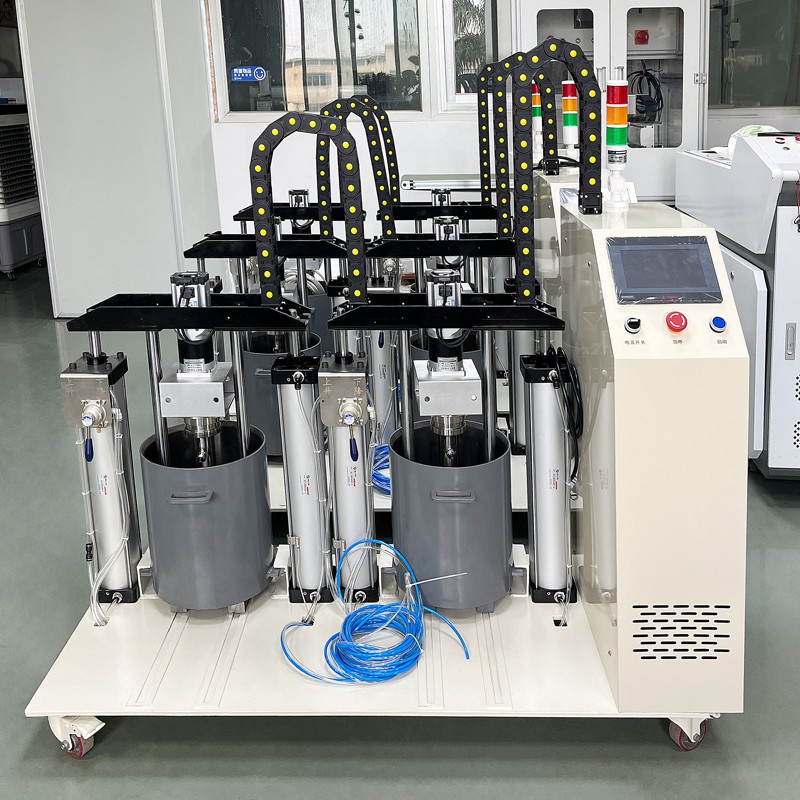

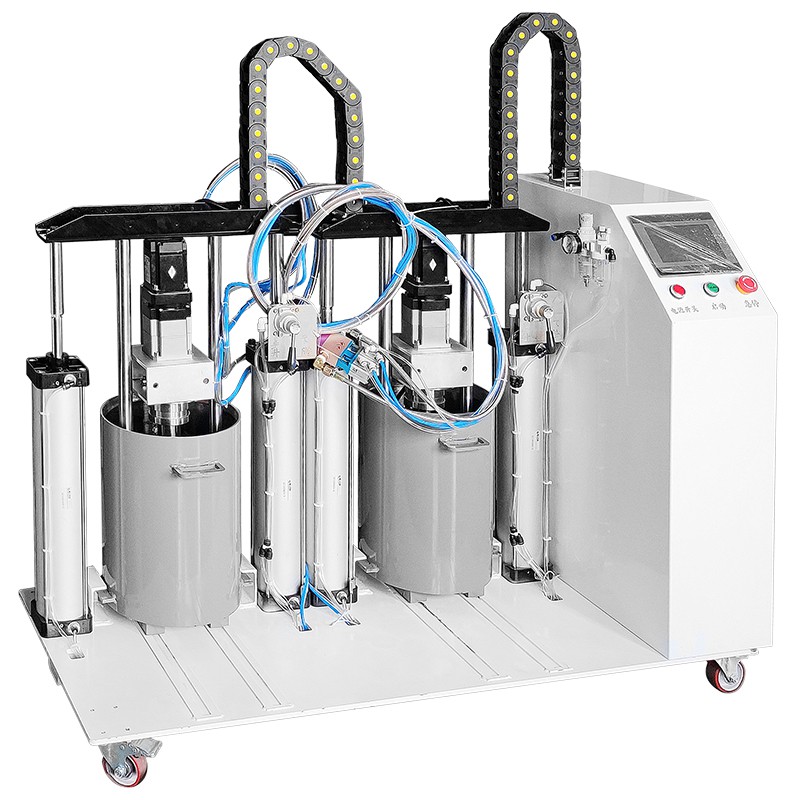

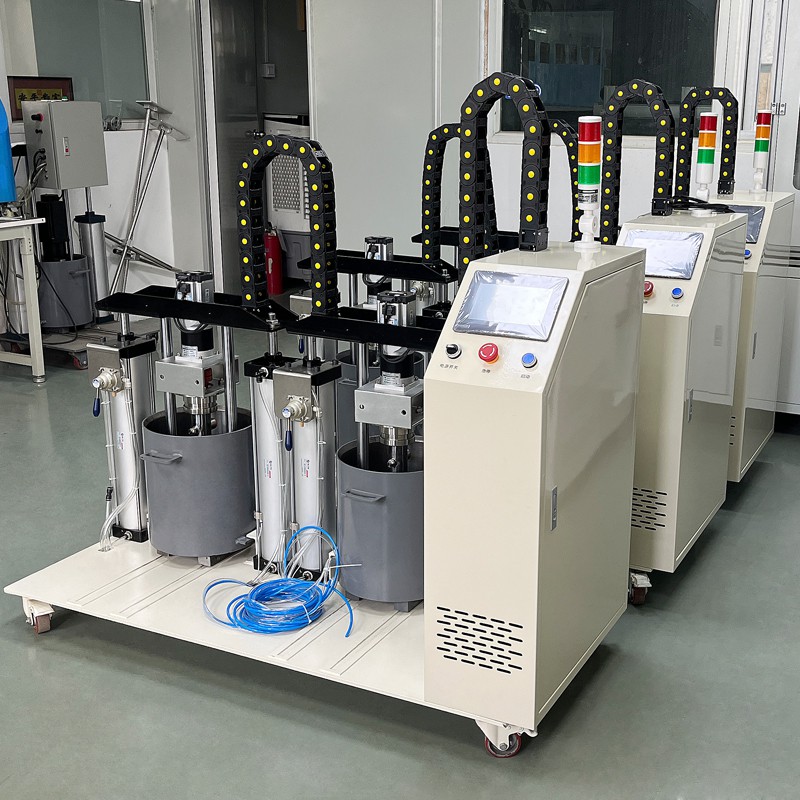

高粘度双液伺服螺杆压盘打胶机 SHO-0505JL-LGJ



关闭
产品咨询
客服热线:400-700-9997

灌胶机,全自动灌胶机  产品特点

  • 触摸屏+PLC操作系统,中英文操作界面,各项参数可储蓄记录。

  • 采用高精度双螺杆泵供胶,可以容纳大颗粒填充料通过,不卡泵。

  • 高精密电机+减速机控制双螺杆泵,计量精度±0.5,配比精度±0.5,吐出精度±0.5。

  • AB胶水分开储存,缺料自动报警。

  • 设备混合管配置自动清洗功能,防止胶水固化加快混合管的损耗。

  • 胶量粗细、涂胶速度、点胶停胶时间皆可参数设定、出胶量稳定,不漏滴胶。

  • 重载万向轮,四轮带刹车,方便设备移动和固定。

  • 高弹性压盘机构,适用多种规格料桶。

  • 标准机型吐出量1克~20克/秒,可定时计量供胶及任意调节出胶量。

  • 采用静态回吸混合胶阀,不受气压因素影响,避免出胶不均、拉丝、气泡等现象。



灌胶机,全自动灌胶机

  设备参数

设备型号:SHO-0505JL-LGJ

外形尺寸:L1350mm*W850mm*H1200mm

控制系统:触摸屏PLC一体机

设备材质钣金+工业铝合金

输入电源:220VAC/50-60HZ

驱动方式伺服电机+减速机

出胶方式:螺杆泵定量出胶

出胶精度±0.5%

出胶量:0.5g-10g/s

上下行程≥450mm

气源:

0.5-1.0Mpr

混合阀体:高精密静态混合

适用胶水:五加仑/20L包装

适用胶水粘度:1万-60万CPS无填料

功率:800W

压胶盘直径依胶桶内径决定

出胶形式:手动开关/脚踏开关/通断信号

移动方式手动推地脚轮万向移动



灌胶机,全自动灌胶机

  高精密螺杆计量泵参数说明

  1. 一款高精度,均匀、稳固的容积式定量输送产品,采用独特的定转子结构设计,具有独特的自密封功能,不需加装任何阀门即可完全防止停机时的介质溢出。灌胶机,全自动灌胶机灌胶机,全自动灌胶机

  2. 输送过程中,不对介质产生任何挤压作用,具有低剪切、无脉动的独特优势灌胶机,全自动灌胶机

  3. 可实现回流功能(防止介质滴漏和拉丝问题)

  4. 输送流量稳定,不受密度、黏度、温度等变化的影响

  5. 高粘性介质无需加热,即可实现稳定输送

  6. 输出流量与电机转速成严格的正比例关系

  7. 维护成本低,结构简单,易拆装,自吸能力强



灌胶机,全自动灌胶机

  静态混合阀参数说明

  1. 适合处理高粘度及比例1:1~之间的双组分物料;

  2. 采用塑料静态混合叶片,确保了叶片刚性及使用寿命,并减少耗材的成本。

  3. 采用独特设计,使用成本低;

  4. 阀体可回吸,回吸量可调。



灌胶机,全自动灌胶机

  清洗装置参数说明灌胶机,全自动灌胶机

  1. 清洗缸采用SUS304不锈钢设计。

  2. 缸体容积2L,耐力0.5Mpa。

  3. 气液转换控制装置。

  4. 单向流体控制阀。

  5. 快速排气装置。



灌胶机,全自动灌胶机

  客户需提供的技术参数及要求

  1. 使用材料(胶水质量比) A:B=( ):( )

  2. 胶水类型: 环氧树脂 聚氨酯 硅胶 PU胶或其他

  3. 单个产品灌胶量(  )克

  4. 单个产品灌胶时间不超过( )秒

  5. AB胶水混合后可操作时间多久

  6. 胶水有无填料



灌胶机,全自动灌胶机

  应用范围及行业

         适用胶水:  适用于双组份1:1-10:1环氧树脂、有机硅胶、水晶胶、聚胺脂PU胶等双组份胶水。

         应用范围:  广泛应用于新能源汽车电芯储能电源LED灯具、P10灯板、显示屏、LED驱动电源、防水电源、摸组、互感器、继电器、充电器、安定器、蜂鸣器、离合器、 太阳能接线盒、通讯器分线盒、苗电池中盖、电子电器产品、水晶工艺品的灌胶,变压器的灌胶封装、离子发生器的灌封等。








设备名称

STO-3010-451GJ-Q高粘度双液灌胶机

设备型号

STO-3010-451GJ-Q

工作方式

全自动配比、定量出胶、双步进电机控制

控制系统

PLC+触摸屏(数字输入)

吐出量范围

≥0.8g至无限级

A计量泵

螺杆泵、齿轮泵可选

B计量泵

螺杆泵、齿轮泵可选

吐出精度

±1.5%(按每次吐出量为10克标准)

配比精度

±1.5%(按每次吐出量为10克标准)

计量精度

±1.5%(按每次吐出量为10克标准)

吐出速度

0.5克/秒至50克/秒

配比率范围

100:100至500:100(A:B)

混合方式

1:1可选静态混合,1:1比例以上的均采用动态混合

主剂(A剂)

30LSUS304液位报警

(可选配恒温装置料筒搅拌)

硬化剂(B剂)

30LSUS304液位报警

(可选配恒温装置料筒搅拌)

        计量部

主剂、硬化剂各自的计量泵耐腐蚀及耐磨处理

外形尺寸(长*宽*高)

1000mm*1220mm*1500mm

有效x行程:(X*Y*Z)

400mm*550mm*100mm

电源输入

AC220V    (170~264V)

电源输出

DC24V   14.6A

输胶管路

铁氟龙钢丝软管、防暴耐腐蚀型

气源压力

0.4-0.6Mpa

温度

0-40℃

泵体

依照客户胶水特性及所需胶量来选定泵体 ,可以实现连续吐胶

适用范围:本设备适用双组份AB胶水混合灌注、灌封。
